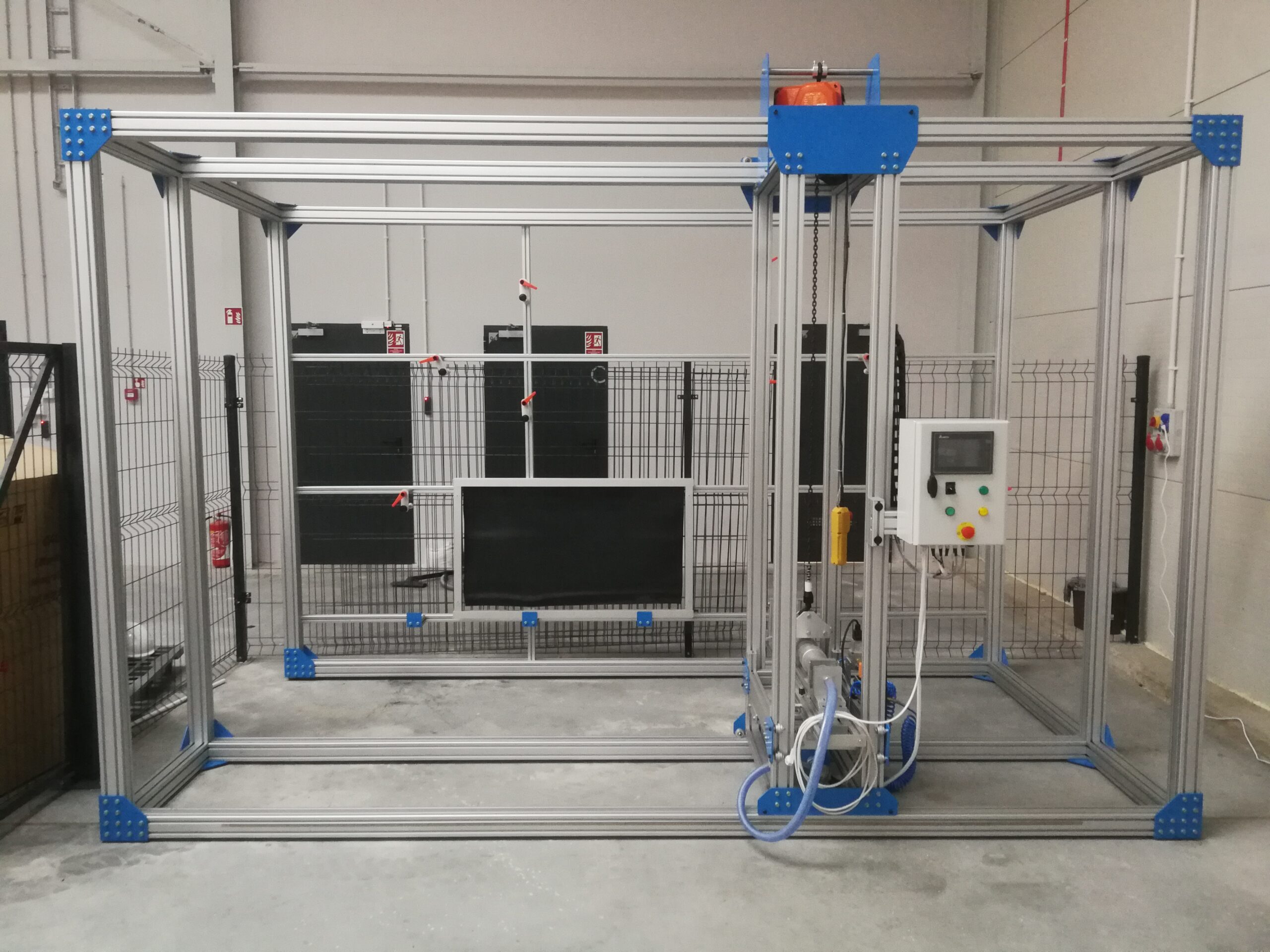

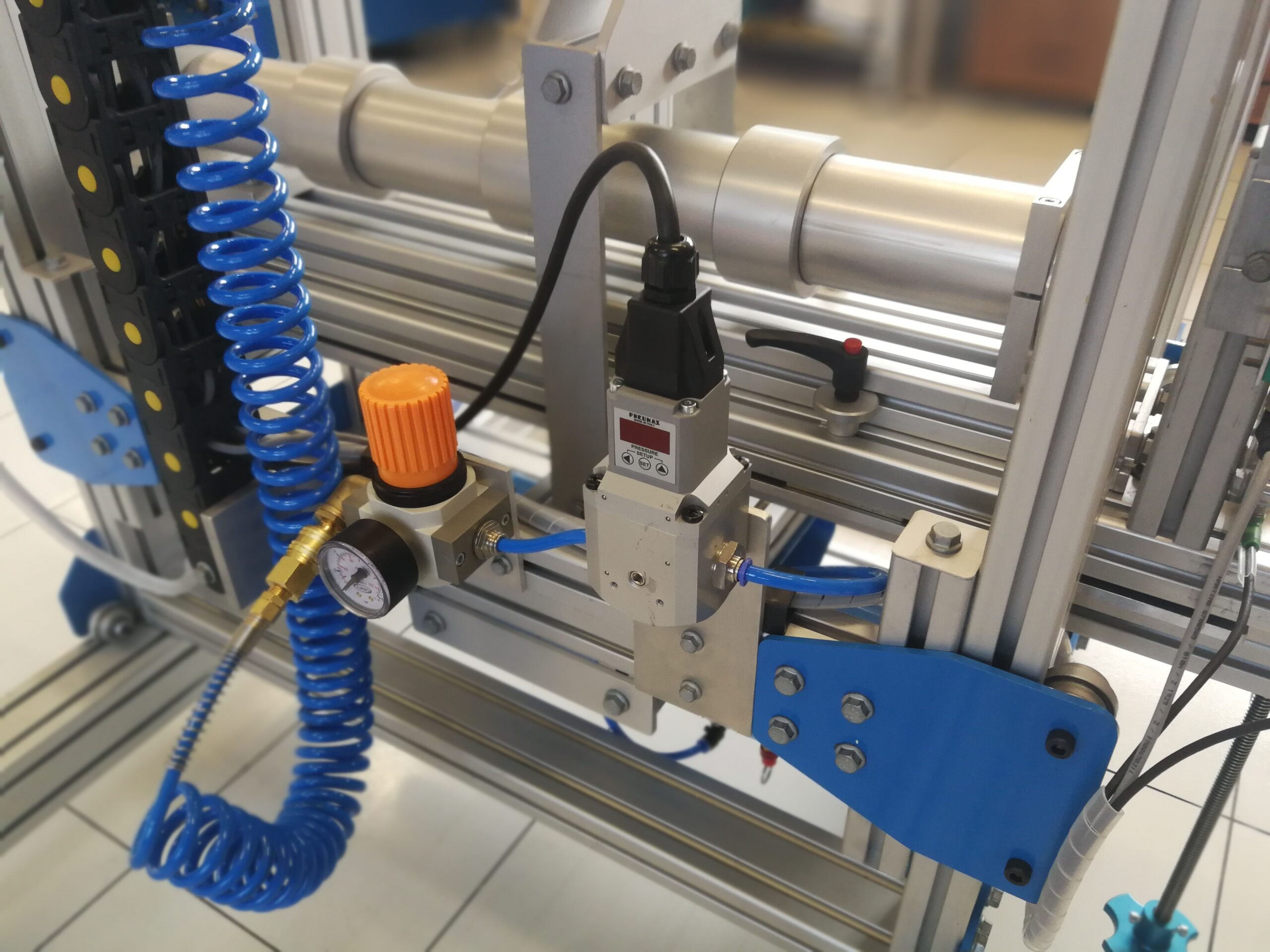

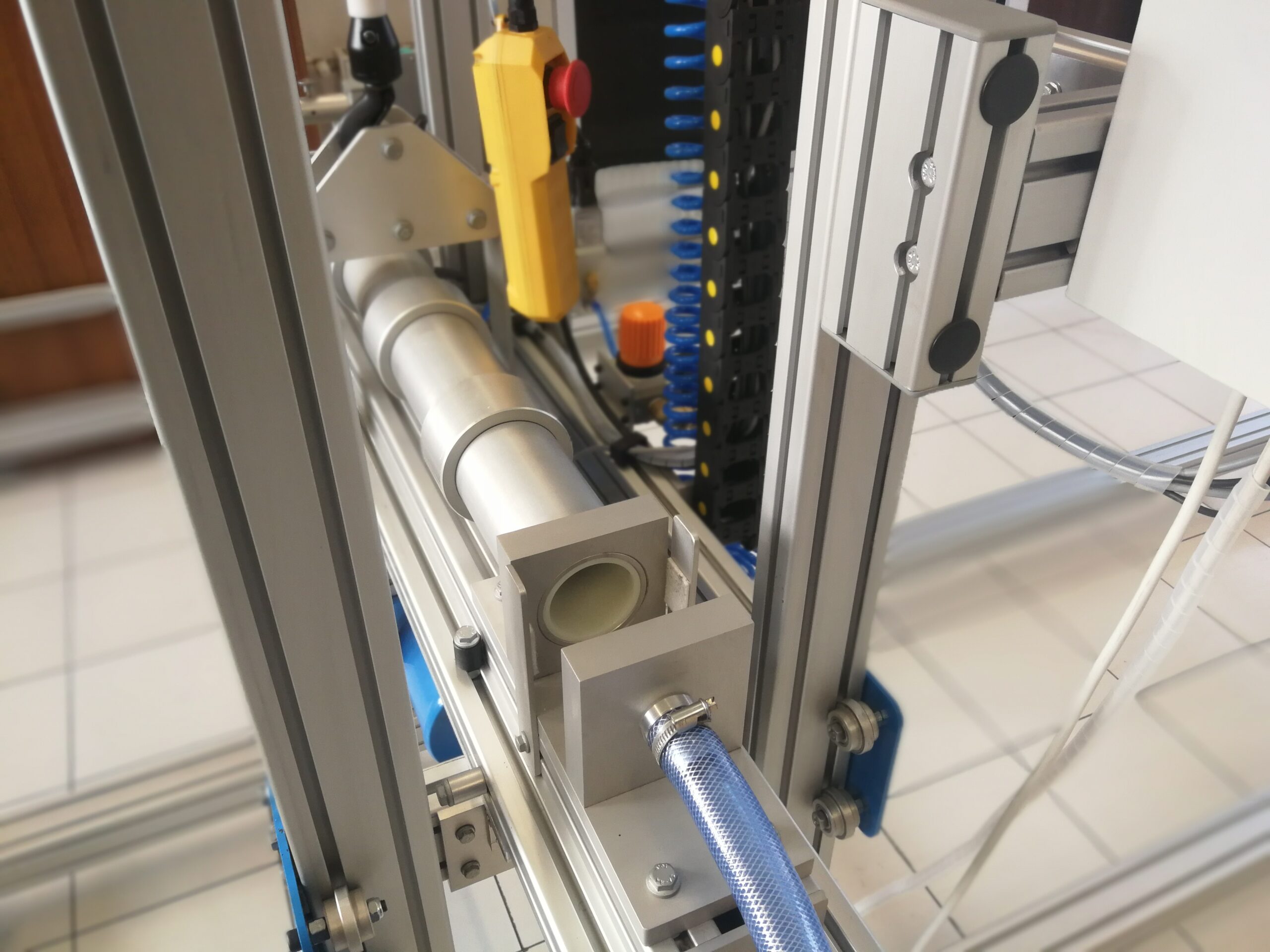

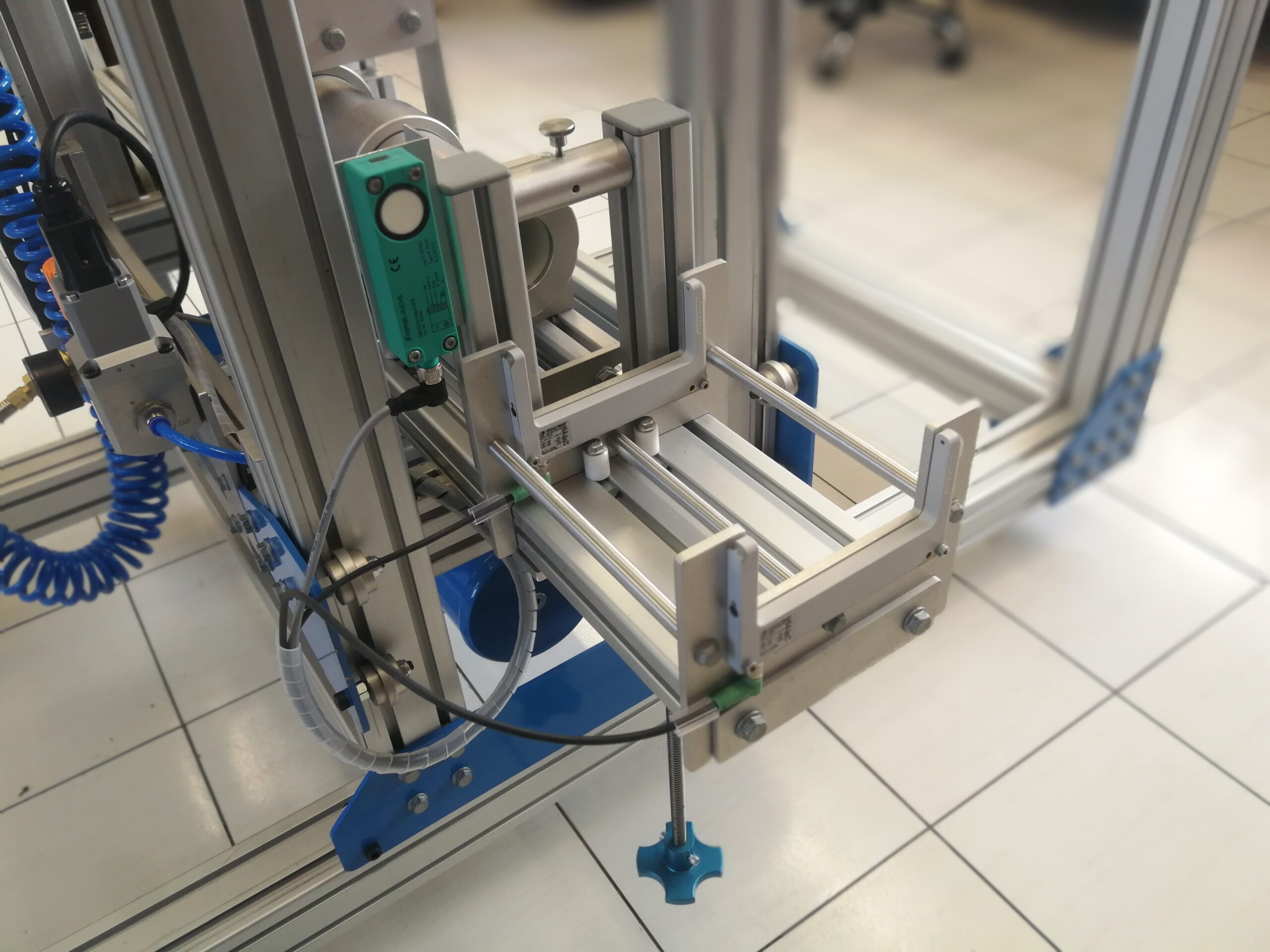

Urządzenie do badania paneli fotowoltaicznych na odporność uderzenia gradem służy do badania paneli fotowoltaicznych zgodnie z normą IEC 61215-1:2016 oraz IEC 61215-2:2016. Urządzenie jest przystosowane do wykorzystywania w badaniach kul lodowych o średnicach: 25 mm, 35 mm, 45 mm, 55 mm. W zestawie wymienne impaktatory do różnych średnic kul lodowych. Urządzenie wyposażane jest w regulowany, pneumatyczny system spustowy zapewniający przyspieszenie kul lodowych do odpowiednich prędkości tj. 23,0 m/s, 27,2 m/s, 30,7 m/s, 33,9 m/s. Elektroniczny system pomiaru prędkości kul lodowych składa się z dwóch bramek fotoelektrycznych umieszczonych w odległości nie większej niż 1000 mm od badanego panelu. Pomiar prędkości odbywa się automatycznie, przeliczając czas lotu kuli lodowej na znanym odcinku drogi. Wyrzutnia kul lodowych wyposażona w laserowy celownik oraz czujnik ultradźwiękowy do pomiaru odległości badanego panelu od wyrzutni.

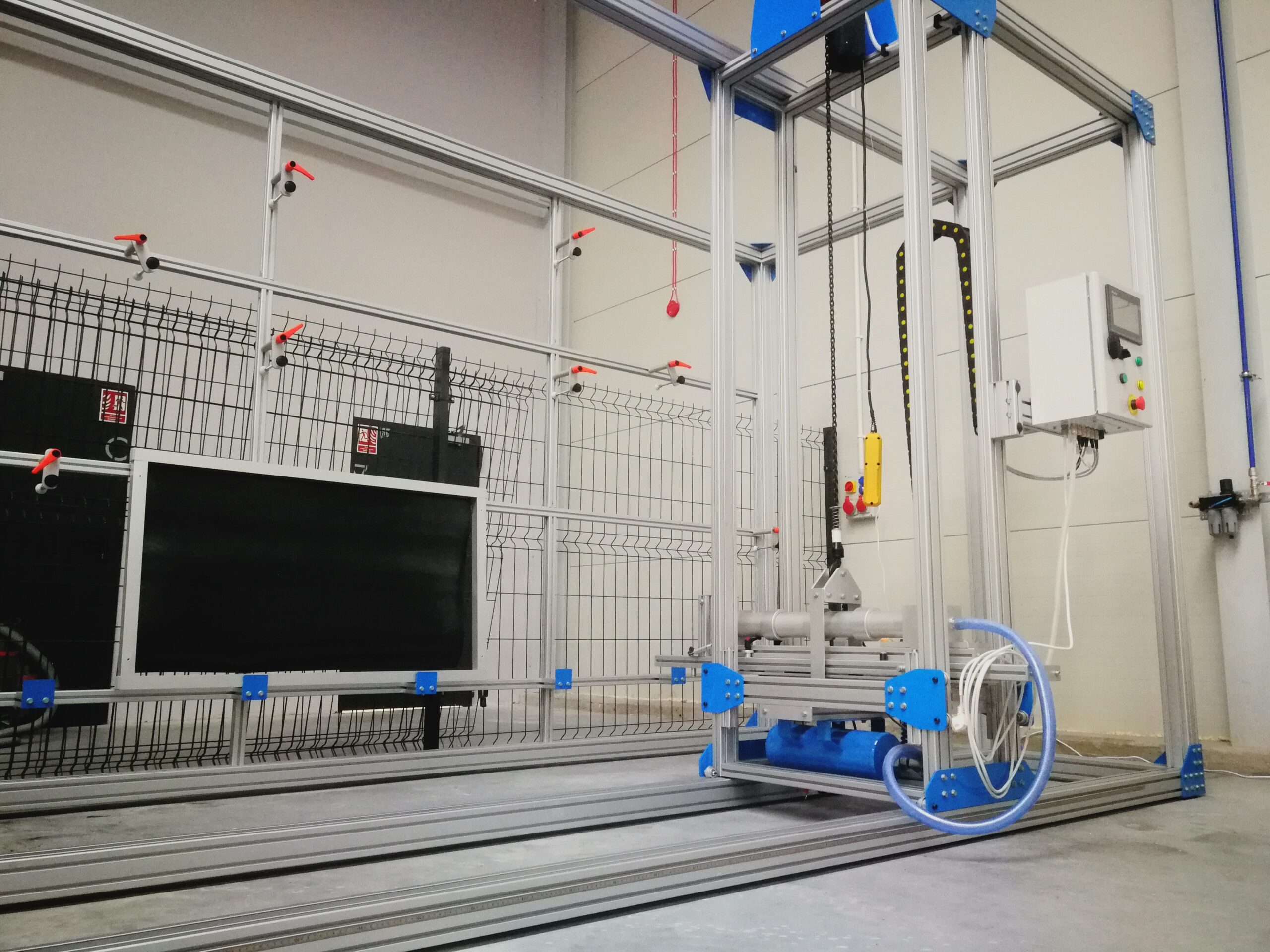

Rama urządzenia wykonana z konstrukcyjnych profili aluminiowych firmy ITEM. Montaż badanego panelu poziomy. Zakres pozycjonowania wyrzutni: x= 3000 mm, y= 1800 mm, z= 400 mm. Pozycjonowanie wyrzutni ręczne. Mechanizmy przesuwu oparte na rolkach prowadzących. Sztywne mocowanie badanego panelu do ramy urządzenia.

Do wytwarzania i przechowywania kul lodowych wykorzystywane są 2 szt. zamrażarek laboratoryjnych. Jedna pracująca w temperaturze (-10 ± 5) °C przeznaczona jest do wytwarzania kul lodowych. Druga zamrażarka pracująca w temperaturze (-4 ± 2) °C przeznaczona do przechowywania kul lodowych. Dostawa zawiera 4 zestawy po 11 form do wytwarzania kul lodowych o średnicach: 25 mm, 35 mm, 45 mm, 55 mm oraz pojemniki przystosowane do ich przechowywania.

Sterowanie urządzenia oraz kontrola wszystkich wymaganych parametrów odbywa się za pomocą sterownika PLC, panelu dotykowego HMI oraz komputera PC.

PARAMETRY TECHNICZNE:

• Zasilanie : 230 VAC, sprężone powietrze 6 bar
• Badanie zgodne z normami: IEC 61215-1:2016, IEC 61215-2:2016
• Zakres pozycjonowania wyrzutni: x= 3000 mm, y= 1800 mm, z= 400 mm
• Sterowanie za pomocą sterownika PLC
• Obsługa za pomocą dotykowego Panelu HMI o przekątnej 7''
• Montaż badanego panelu - poziomy
• Laserowy system celownicy
• Czujnik ultradźwiękowy do pomiaru odległości wyrzutni od badanego panelu
• Możliwość badania kulami lodowymi o wymiarach:
  • 25 mm ± 5%, masa: 7,53 g ± 5%
  • 35 mm ± 5%, masa: 20,7 g ± 5%
  • 45 mm ± 5%, masa: 43,9 g ± 5%
  • 55 mm ± 5%, masa: 80,2 g ± 5%
• Regulowany, pneumatyczny system spustowy gwarantujący osiągnięcie prędkości kul lodowych:
  • 23,0 m/s ± 5%
  • 27,2 m/s ± 5%
  • 30,7 m/s ± 5%
  • 33,9 m/s ± 5%
• Wytwarzanie kul lodowych w zamrażarce w temperaturze (-10 ± 5) °C
• Przechowywanie kul lodowych w zamrażarce w temperaturze (-4 ± 2) °C
• System pomiaru prędkości kul lodowych z dokładnością ±2%
• Waga do pomiaru masy kul lodowych z dokładnością ±2%
• Zestawy do wykonywania form - 4 kpl.:
  • Zestaw 1 – Zestaw 11 szt. form do wytwarzania kul lodowych o średnicy 25 mm ± 5% i masie 7,53 g ± 5 %
  • Zestaw 2 – Zestaw 11 szt. form do wytwarzania kul lodowych o średnicy 35 mm ± 5% i masie 20,7 g ± 5 %
  • Zestaw 3 – Zestaw 11 szt. form do wytwarzania kul lodowych o średnicy 45 mm ± 5% i masie 43,9 g ± 5 %
  • Zestaw 4 – Zestaw 11 szt. form do wytwarzania kul lodowych o średnicy 55 mm ± 5% i masie 80,2 g ± 5 %
• Zamrażarka laboratoryjna - 2 szt.
• Waga do pomiaru masy kul lodowych - 1 szt.
• Suwmiarka do pomiaru średnicy kul lodowych - 1szt.
• Zestaw narzędzi do usuwania kul lodowych z form - 1 kpl.
